一、概述

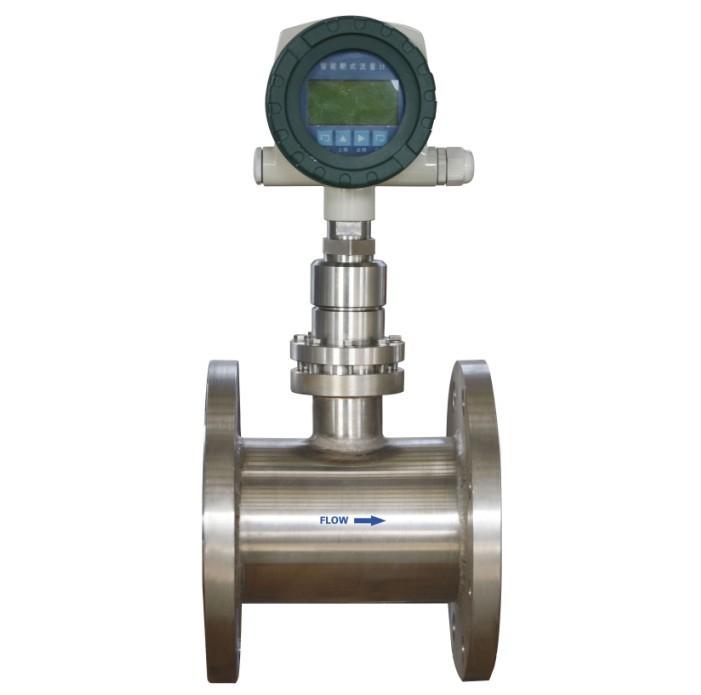

靶式流量计主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式（电容式）靶式流量计测量原理的基础上 ，采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。随着新型传感器、微电子技术的发展研制开发成的新型电容力感应式流量计，它既有孔板、涡街等流量计无可动部件的特点，同时又具有很高的灵敏度、与容积式流量计相媲美的准确度，量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性,广泛应用于石油、化工、冶金、等领域.

二、产品参数

口 径：DN15～DN500mm

公称压力：0.6～42MPa

工况温度：+500℃～-200℃

精 度：±0.2～±2.5%FS

量 程 比： 1：10

壳 体：304不锈钢(或按用户要求协商提供)

供电方式：内置3.6VDC锂电池（两年换一次，不带信号输出）；

外供24VDC（带信号输出）

输出信号：4～20mA二线制；脉冲0～1000HZ；Hart通信；

RS232/RS485(或按用户要求协商提供)

防护等级：IP65；IP67

防爆标志：本安型ExiallCT4；隔爆型ExdllCT4

表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；

棒状满量程百分比；故障自检

连接法兰：国标（GB/T）系列；化工（HG）系列；机械（JB/T）系列；

亦可按客户要求提供各国法兰标准

备注： 法兰管道式靶式流量计安装尺寸参见 选型样本

三、产品特点

1、整台仪表结构坚固无可动部件，插入式结构,拆卸方便；

2、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

3、整机可做成全密封无死角（焊接形式），无任何泄漏点，可耐42MPa 高压；

4、仪表内设自检程序，故障现象一目了然；

5、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；

6、可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；

7、具有多种安装方式供选择，如选择在线插入式，安装费用低；

8、具有一体化温度、压力补偿，直接输出质量或标方；

9、具有可选小信号切除、非线性修正、滤波时间可选择；

10、能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；

11、计量准确，精度可达到0.2%；

12、重复性好，一般为0.05%～0.08%，测量快速；

13、压力损失小，仅为标准孔板的1/2△P 左右；

14、抗干扰，抗杂质能力特强；

15、可根据实际需要更换阻流件（靶片）而改变量程；

16、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；

17、安装简单方便，极易维护；

18、多种输出形式，能远传各种参数；

19、抗震动性强，一定范围内可测脉动流。

20、使用中常常出现的故障是零点漂移、满度不准、靶片松动、杠杆弯曲、内部各部件松动等现象，常见处理方法切除仪表调校零点、拆卸仪表校准、查看靶片、杠杆、各部件连接紧固程度。
