电磁流量计--如何选择安装

1. 选择充满液体的直管段，如管路的垂直段（流向由下向上为宜）或充满液体的水平管道（整个管路中最低处为宜），在安装与测量过程中，不得出现非满管情况;

2. 测量位置应选在探头上游大于5D和下游有3D直管处；

3. 测量点选择应尽可能远离泵、阀门等设备，避免其对测量的干扰；

4. 测量点选择应尽可能远离大功率电台、强磁场干扰源等。

选择安装位置时需特别注意

●测量电极的轴线必须近似于水平方向；

●测量管道内必须安全充满液体；

●电磁流量计的前方最少要有5×D（D为流量计内径）长度的直管段，后方少要有3×D（D为流量计内径）

长度的直管段，为方便安装和拆卸，可在流量计后加装管道伸缩节。

●流体的流动方向和流量计的箭头方向一致；

●管道内如有真空会损坏流量计的内衬，需特别注意；

●在电磁流量计附近应无强电磁场；

●在电磁流量计附近应有充裕的空间，以便安装和维护；

●若流量管道有振动，在电磁流量计的两边应有固定的支座；

●测量不同介质的混合液体时混合点与电磁流量计之间的距离最少要有30×D（D为流量计内径）长度；

●为方便今后电磁流量计的清洗和维护，应安装旁通管道，并且保证流量计前5D和后3D的直管段。

●安装聚四氟乙烯内衬的电磁流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手；

●应安装在水平管道较低处和垂直向上处，避免安装在管道的最高点和垂直向下处；

●应安装在管道的上升处；

●在开口排放的管道安装，应安装在管道的较低处；

●若管道落差超过5m，在传感器的下游安装排气阀；

●应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游

●传感器绝对不能安装在泵的进口处，应安装在泵的出口处

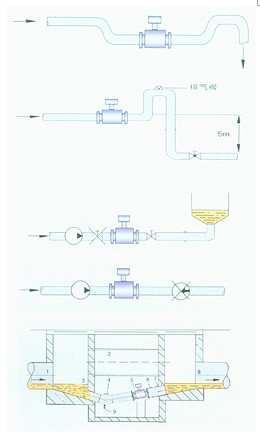

●在测量井安装流量计的方式

1.入口 2.溢流管 3.如口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀 9.排污阀
