工作原理

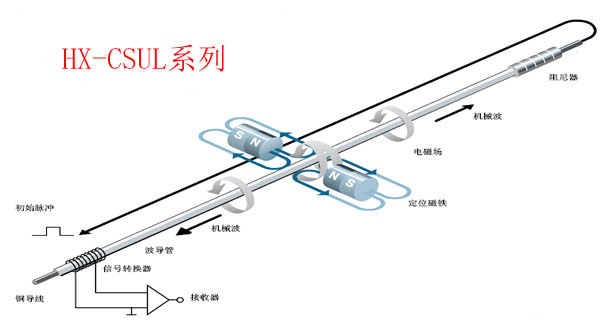

磁致伸缩液位计的工作原理：由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。

                                                 工作原理

                                                   工作原理

产品特点

磁致伸缩液位计使用进口芯片和先进工艺生产，经过公司技术人员的改进，产品设计合理、安装方便、结构精巧、环境适应性强、不需定期重标和维护。具有精度高、稳定性好、可靠性高、输出信号多样、使用寿命长、安全可靠等优点。

                                 结构特点                                                     各种浮子

                                                       结构特点

                                                       特性曲线

产品应用

磁致伸缩液位计可以同时测量液位、界面和温度，广泛应用于石油化工、电力、冶金、生化制药、食品加工等工业过程中包括原油、各种化学品、各种溶剂、污水介质液位测量。特别适合灌区计量应用的高精度液位测量。磁致伸缩液位计的探杆可以由耐腐蚀材料制成，用于测量腐蚀性介质，也可以选用卫生型探杆用于生化制药和食品加工场合。

                                                                            安装方式

系统应用

磁致伸缩液位计由于其测量高精度，广泛应用于加油站系统，我公司可自主完成加油站系统设计及磁致伸缩液位计的供应。

                                                           加油站系统

                                                                      加油站系统

产品优点

   ● 测量精度高。最高可达0.01%FS（满量程），其非线性精度能小于0.01%FS,重复精度能小于0.001%FS。在现有液位测量仪表中，只有伺服式、雷达式和光纤式几种液位测量仪表的测量精度可达到毫米数量级。

   ● 测量范围较大，硬杆式为9.1m，软缆式可达18m，一般的测量范围均可满足。

   ● 由于采用波导管来传播超声波，故介质的雾化和蒸气、介质表面的泡沫等都不会对测量精度造成较大的影响。

   ● 测量仪表的整个变送器密封在保护套管内，其传感器元件和被测液体非接触。虽然测量时，磁性浮球不断移动，但不会对传感器造成任何磨损，所以性能可靠，使用寿命长，无故障工作时间最长可达23年，适合多种恶劣环境。

   ● 安装、调试、标定简单方便。在现场安装确定之后，可准确计算出液位（或界面）零点及满量程在测量保护套管上的相应位置，在安装前即可通电调试，把浮子分别置于零点和满量程位置，调零点和满量程输出分别为4mA和20mA，无需通过液面（或界面）升降来调试、标定。由于输出信号反映的是绝对位置的输出，而不是比例或需要再处理的信号，所以不存在信号漂移或变值的情况，不需要像其他类型的液位传感器那样进行定期标定和维护，大大节省了人力和物力，为用户带来极大的方便。

   ● 可进行多点、多参数的液位测量，有自校正、免维护等独特功能。安全性高，磁致伸缩液位传感无需人工开启罐盖，避免了人工测量带来的不安全因素。

注意事项

   ● 被测液体的密度分布不均时其浮子在液体中的高度会有变化，需要以实际介质进行标定。

   ● 被测介质的温度变化的影响。由于采用磁性浮子作为液位和油水界面的感应元件，当被测介质受温度影响引起密度变化时，会使浮子浸在液体中的高度发生变化，给测量准确带来影响，因此要减小介质密度随温度变化对测量的影响一般可采取以下措施：一方面，从浮子材质及结构尺寸考虑，尽量减小浮子密度，使浮子浸入介质的深度减小。若不是柱状浮子（如球状），减小其外径，也可减小密度变化对测量的影响；另一方面，应考虑温度影响的补偿。磁致伸缩液位传感器要实现高精度测量，必须有高分辨率的信号检测接口及温度补偿措施才能得以实现。

   ● 浮子沿着波导管外的保护套管上下移动，长期工作粘结污垢后，浮子容易被卡死。。

   ● 使用时的工作压力也不宜太高，一般要求在3MP以下。
