本安装要求适用于HX-EMF型智能电磁流量计

安装地点的选择

为了使变送路工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：

⑴尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信号。

⑵应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。⑶应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。⑷选择便于维修，活动方便的地方。

⑸流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

安装要求

为了你正确的测量，在选择管道上位置时应注意以下几点要求：⑴传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。

⑵介质在安装位置应该满管流动，避免比满管及气体附着在电极上。⑶对于液固两相流体，最好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。

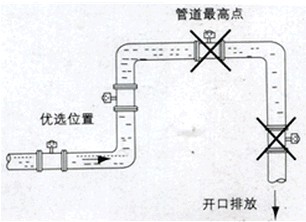

⑷流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。（见图）

⑸修改管道的安装方法：

当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足：前直管段≥5DN,后直管道≥3DN(DN为管径)

⑹前后直管段为流量计前≥5DN，后端≥3DN。流量计的接线 若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越断越好激磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样 信号电缆必须与其它的电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞在一起应单独穿在钢管内 信号电缆和激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，

并重新焊好接头 电缆进入传感器电气接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
