磁敏电子双色液位计的双色液位计显示面板背面的线路板上一般都会有很密集的电子元器件，其中包含电阻、二极管、晶振、干簧管。因为晶振作为一种比较脆弱的电子元器件，该元器件直接关系到磁敏电子双色液位计的质量的好坏，生产车间的工人稍不注意就会导致其碎裂或焊接完成而无法测试通过。人工进行焊接时干簧管也是也别容易出现故障的元器件，为了节约成本，避免不必要的损耗，那么我们来介绍下磁敏电子双色液位计在焊接时候需要特别注意的地方。

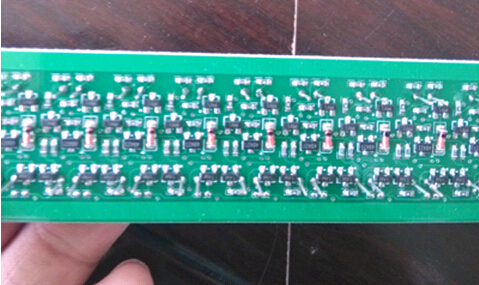

下面我们先来展示下磁敏电子双色液位计焊接成功之后的完成图片

晶振与干簧管手工焊接方法选择：

1、在凿子形(扁铲形)或刀口烙铁头处加适量的焊锡；用细毛笔蘸助焊剂或用助焊笔在两端焊盘上涂少量助焊剂，并在焊盘上镀上焊锡；一只手用镊子夹持贴片晶振，居中贴放在相应的焊盘上，对准后不要移动；另一只手拿起烙铁加热其中一个焊盘大约2秒左右，撤离烙铁；然后用同样的方法加热另一端焊盘大约2秒左右。注意焊接过程中保持贴片晶振始终紧贴焊盘放正，避免晶振一端翘起或焊歪。如果焊盘上的焊锡不足，可以一手拿烙铁一手拿焊锡丝进行补焊，时间1秒左右。

2，先在焊盘上镀上适量的焊锡；热风枪使用小嘴喷头，温度调到200℃～300℃，风速调至1～2挡，当温度和风速稳定后，一只手用镊子夹住元器件放置到焊接的位置上，注意要放正。另一只手拿稳热风枪，使喷头离待拆元器件保持垂直，距离1cm～3cm，均匀加热，待贴片晶振周围焊锡熔化后移走热风枪，焊锡冷却后移走镊子。

为了节省时间和成本，许多工厂会采用自动贴片机进行自动贴装，焊接时我们要注意几个问题如果是焊接表晶的话建议尽量使用自动贴片机器，因为因插表晶石英晶振的晶片比较薄，体积比较小，手工焊接陶瓷晶振比较容易焊接上、石英晶振一般控制在

1，一般情况下烙铁头温度控制在300℃左右，热风枪控制在200℃～400℃；

2，焊接时不允许直接加热贴片晶振引脚的脚跟以上部位，以免损坏晶振内部电容；

3，需要使用∮0.3mm～∮0.5mm的焊锡丝；烙铁头始终保持光滑，无钩、无刺；烙铁头不得重触焊盘，不要反复长时间在一焊盘加热，常规晶振的工作温度一般在-40—+85℃。
